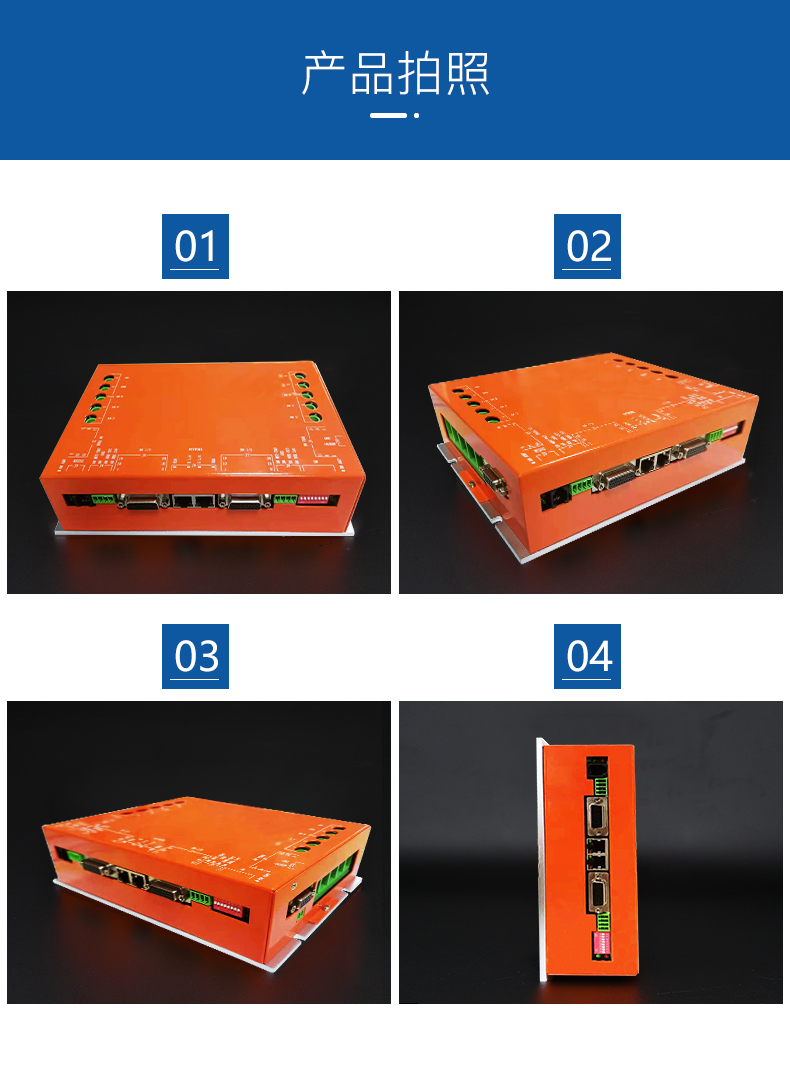

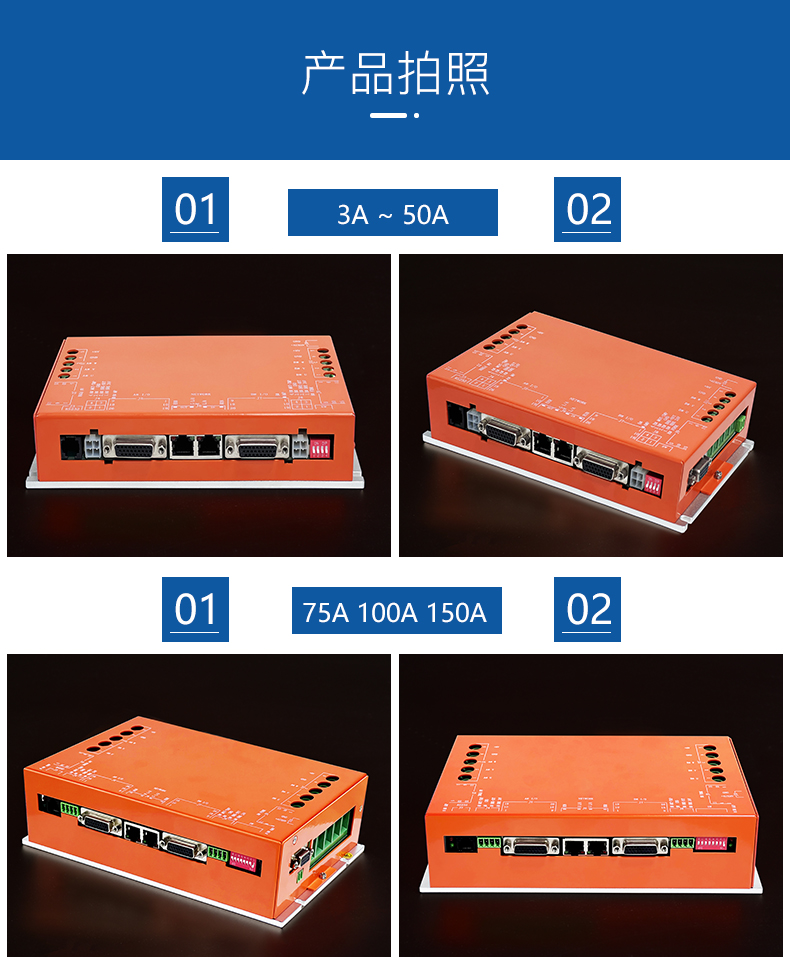

DE2系列可編程智能伺服驅動器是一款 通用、高性能、直流供電、結構緊湊的全數字伺服雙驅動控制器。主要應用于直線(DDL)、力矩(DDR)、 音圈、有刷、無刷伺服電機的位置、 速度、轉矩控制。 它能以獨立可編程控制 (Stand- alone)、外部控制、或分布式網絡(luò )控制 三種模式運行,可支持增量編碼器、模擬量正余弦(Sin/Cos)編碼器、旋轉變壓器 (Resolver)、數字霍爾反饋,也支持絕對值的編碼器。多模式編碼器端口用作輸入或輸出取決于驅動器的基本設置。 作為輸入來自次級編碼器的反饋以創(chuàng )建雙環位置控制系統。

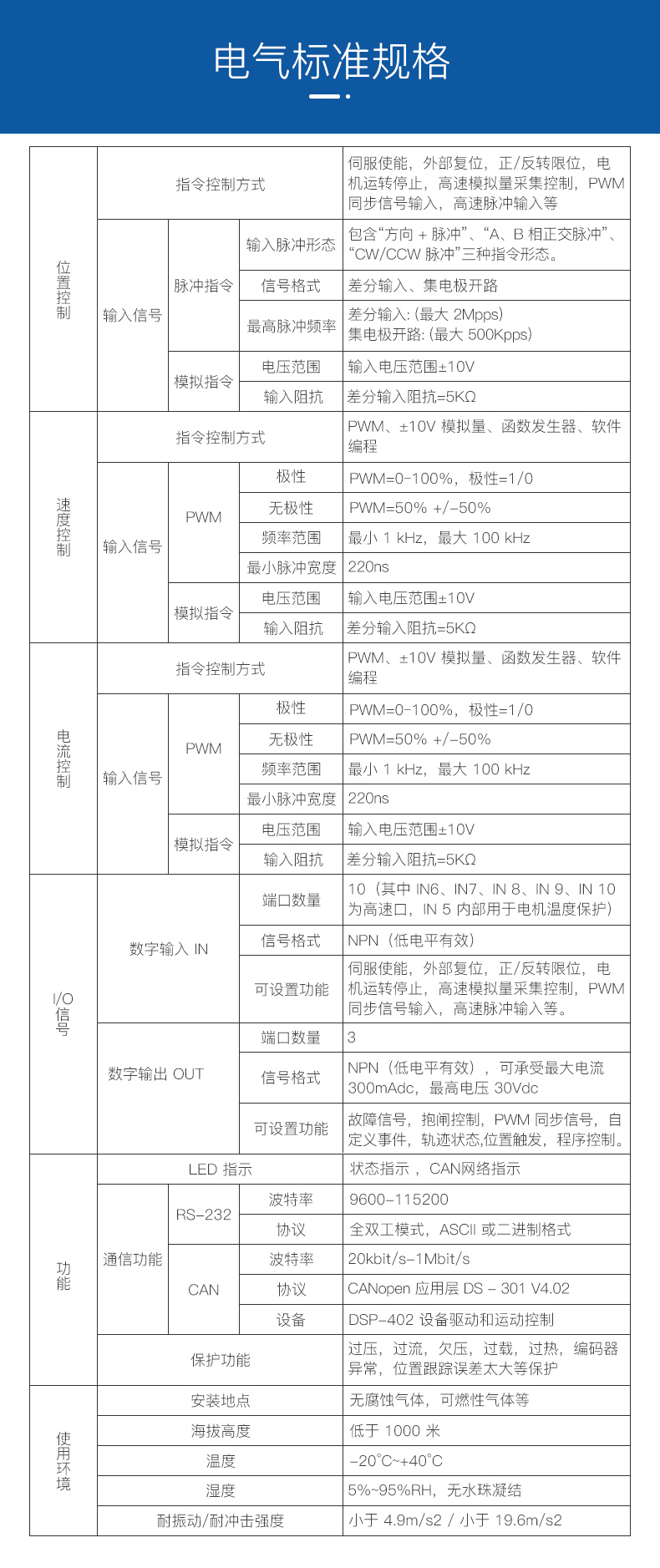

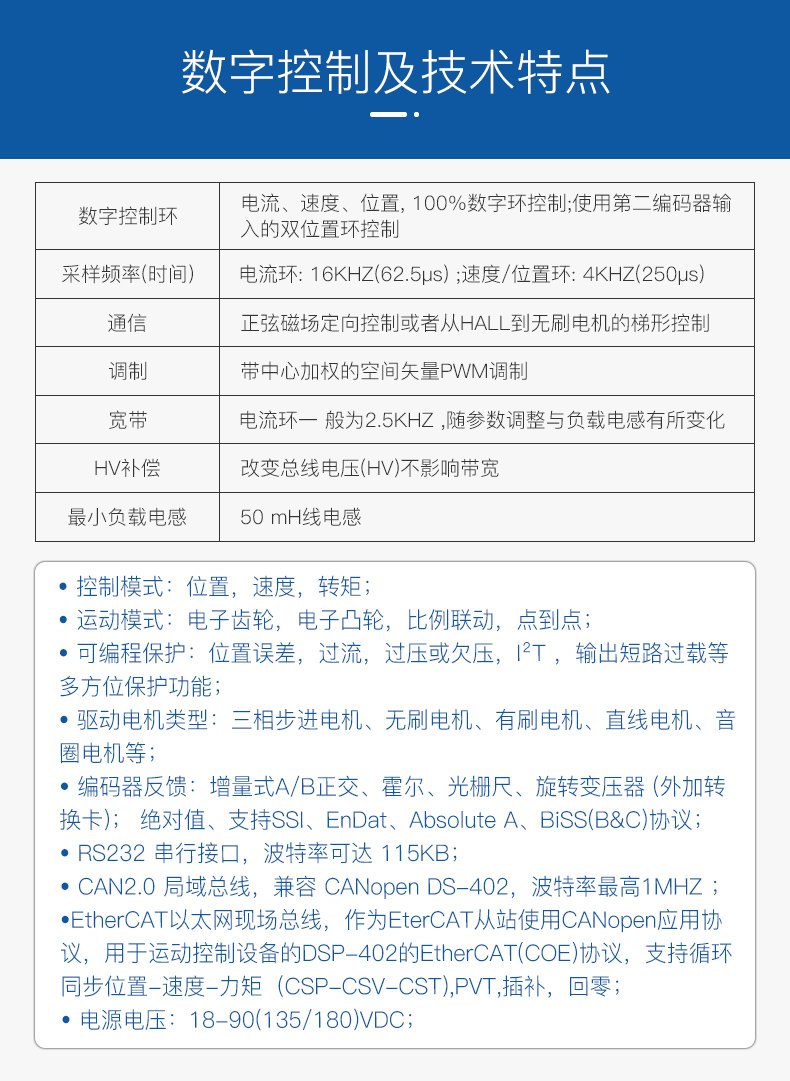

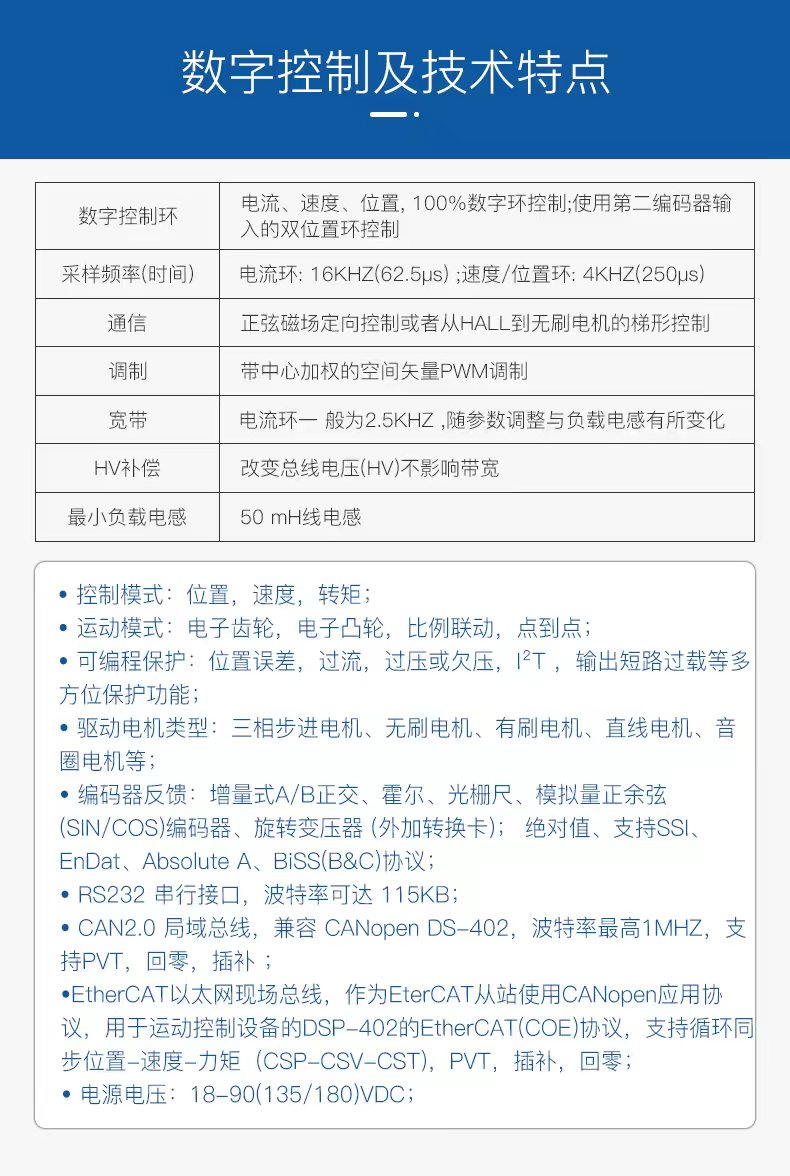

◆控制模式:位置,速度,轉矩;
◆采樣頻率(時間) 電流環: 16KHz(66.7us) ;速度/位置環:4KHz(330μs)
◆帶寬:電流環一 般為2.5kHz ,隨參數調整與負載電感有所變化
◆運動模式:電子齒輪,電子凸輪,比例聯動,點到點;
◆可編程保護:位置誤差,過流,過壓或欠壓,I2t ,輸出短路過載等多方位保護功能;
◆驅動電機類型:三相步進電機、無刷電機、有刷電機、直線電機、音圈電機等;
◆編碼器反饋:增量式編碼器、霍爾、光柵尺,模擬量正余弦(Sin/Cos)編碼器、旋轉變壓器 (外加轉換卡); 絕對值編碼器,支持SSI,EnDat,Absolute A,BiSS(B&C)協議。
◆脈沖響應頻率最高可達 2MHz,具有數字濾波功能;
◆RS232 串行接口,波特率可達 115KB;
◆CAN2.0 局域總線,兼容 CANopen DS-402,波特率最高 1MHz ;支持PVT,回零,插補。
◆EtherCAT 以太網現場總線,作為EterCAT從站使用CANopen應用協議,用于運動控制設備的DSP-402的EtherCAT(CoE)協議,支持循環同步位置-速度-力矩(CSP-CSV-CST),PVT,插補,回零

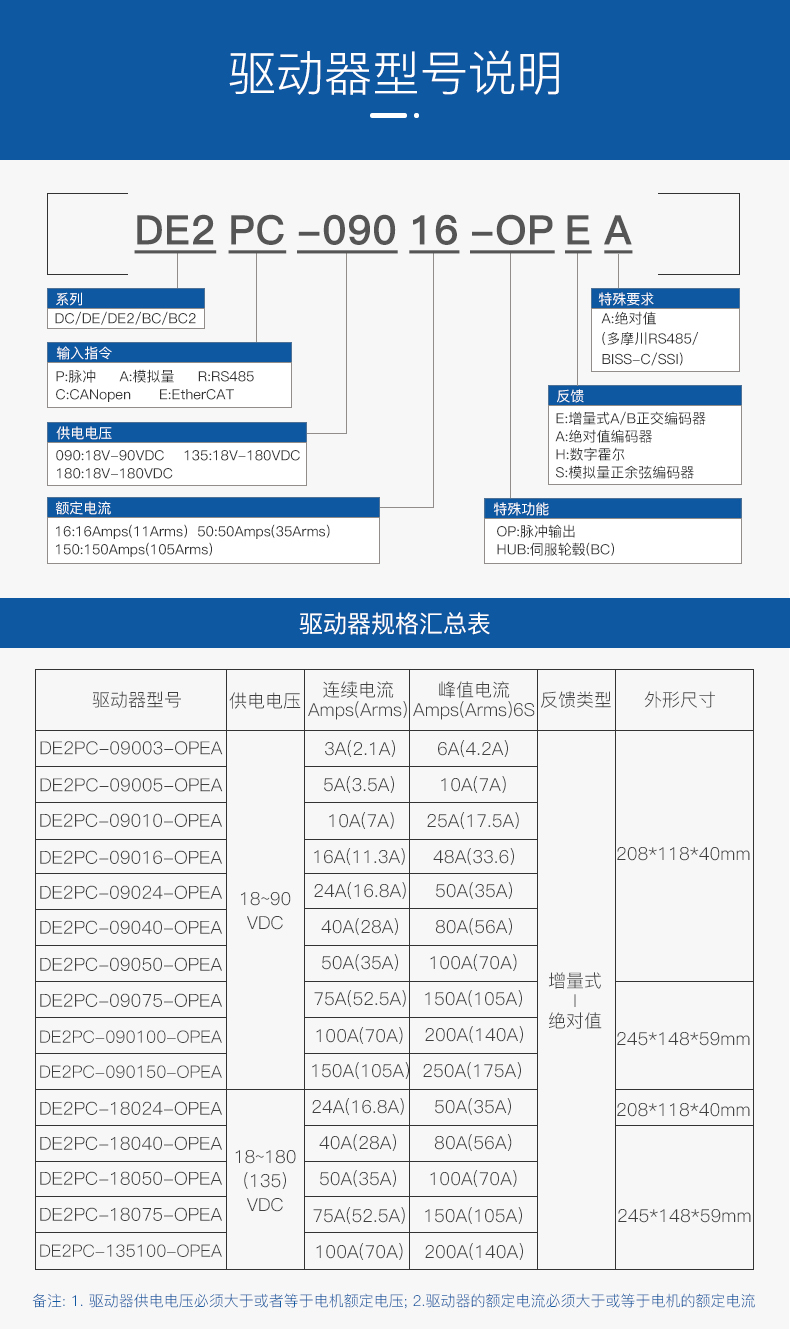

◆電源電壓:18-90(135/180)VDC;
